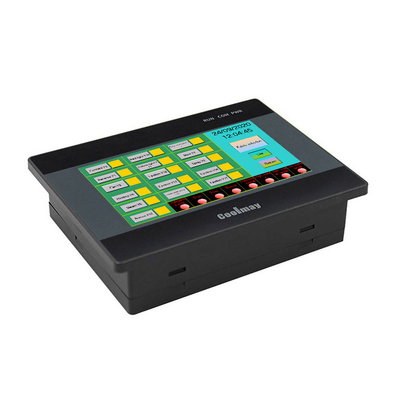

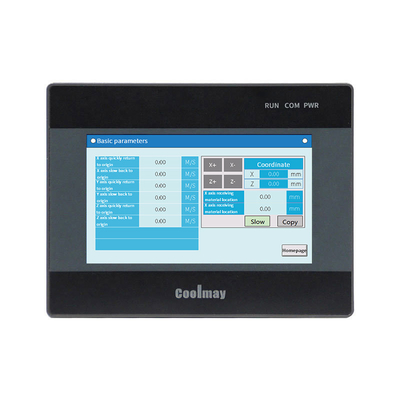

4.3 ''TFT Human Machine Interface PLC 4 - 6W 60K Warna Layar Sentuh Resistif

1. Tindakan pencegahan menggunakan transistor dan relai PLC
Output PLC adalah output katoda umum, nilai teoretisnya adalah 1A, penggunaan sebenarnya kurang dari 500mA, kabel COM negatif, gunakan tegangan 24V, tidak ada output tegangan saat digunakan sebagai sakelar.Jika relay eksternal, relay membutuhkan catu daya eksternal.
Relai memiliki kehidupan kontak, nilai teoretis adalah 30W kali, dan nilai teoretis dari beban eksternal tidak melebihi 5A.Seringkali, arus beban penuh dapat mempengaruhi masa pakai, dan tidak ada tegangan keluar.
2. Tindakan pencegahan pemilihan tipe keluaran Coolmay PLC
MT: menunjukkan keluaran transistor, MR: menunjukkan keluaran relai, dan MRT: menunjukkan keluaran campuran transistor relai.
Perbedaan utama antara keluaran transistor dan keluaran relai adalah:
(1) Perbedaan beban saat ini.Saat ini, kami menggunakan transistor dengan beban arus maksimum 500MA, dan beban arus maksimum relai adalah 5A (arus relai maksimum PLC seri EX2N(S)/DX2N(S) adalah 3A);
(2) Daya keluaran: Transistor hanya dapat dihubungkan ke catu daya DC24V, dan relai dapat dihubungkan ke catu daya DC24V dan AC220V;
(3) Karakteristik fungsional: Jika Anda perlu mengirim pulsa untuk menggerakkan motor stepper, Anda harus menggunakan keluaran transistor atau keluaran campuran.Juga jika sakelar keluaran aktif, disarankan untuk menggunakan keluaran transistor;
(4) Jika relai dan transistor tersedia, disarankan untuk menggunakan keluaran transistor karena transistor tidak memiliki batas umur kontak dan masa pakai akan lebih lama dari relai selama arus tidak melebihi batas.
