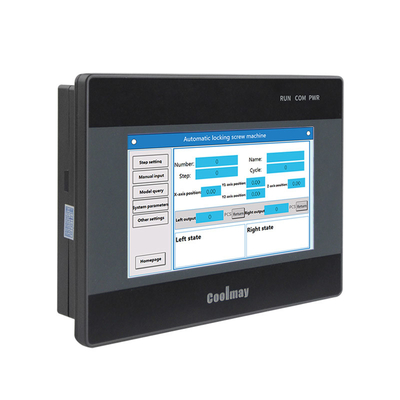

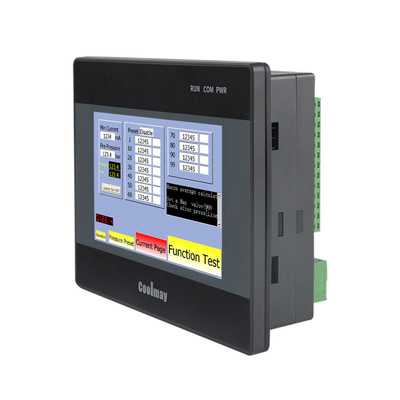

4.3 Inch Pemrograman HMI PLC DC24V 60K Warna Konsumsi HMI 4-6W Untuk Kontrol Otomasi
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDimensi | 134*102*34mm | Ukuran Potongan | 120*94mm |
---|---|---|---|
Berat (Kg) | 0,3 kg | Jenis | 4.3"TFT |
Ukuran layar | 97*56mm | Resolusi (piksel) | 480*272 |
Cahaya Tinggi | 4.3 Inch HMI PLC,60K Warna HMI PLC Combo,HMI PLC Combo Untuk Kontrol Otomasi |
4.3 Inch Pemrograman Hmi Plc DC24V 60K Warna HMI 4-6W Konsumsi 32bit CPU 408MHz Kontrol Otomasi
Solusi all-in-one adalah mengintegrasikan pengontrol, antarmuka operasi, input/output, input/output analog, penghitungan/pulsa berkecepatan tinggi, dan port komunikasi ke dalam unit yang ringkas untuk memenuhi kebutuhan kontrol otomasi peralatan pelanggan.
DESKRIPSI PRODUK HMI PLC ALL IN ONE
Fitur:
1. Fungsionalitas yang sangat kuat.PLC kompatibel dengan PLC seri FX3G/FX3U/FX3S, dengan kecepatan pengoperasian yang cepat.
2. Sangat terintegrasi.Kuantitas sakelar maksimum adalah 30 input dan 30 output, dan output kuantitas sakelar dapat dipilih sebagai output transistor/relai/hibrid.Kuantitas analog maksimum adalah 16 input dan 8 output.Dilengkapi dengan dua port pemrograman PLC (port RS232/USB) dan satu port unduhan layar sentuh.
3. Mendukung penghitungan kecepatan tinggi multi-saluran dan pulsa kecepatan tinggi.Akselerasi dan deselerasi independen;Total transmisi penghitungan kecepatan tinggi dan pulsa kecepatan tinggi tidak boleh melebihi 480KHz.
Model | QM3G-43FH |
Dimensi | 134*102*34mm |
Ukuran potongan | 120*94mm |
Memasukkan | 24VDC |
Konsumsi daya | 4-6W |
HMI | |
Fitur | Layar sentuh resistif 60K warna, mendukung tampilan potret |
Jenis | 4.3"TFT |
Ukuran layar | 97*56mm |
Resolusi (piksel) | 480*272 |
RAM | 64MB (Silakan tanyakan jika perlu menyimpan data historis) |
ROM | NOR Flash 8MB |
CPU | CPU 32bit 408MHz |
port COM | Port unduhan HMI Tipe-C (dapat mengunduh program PLC melalui fungsi penetrasi USB), port RS232 |
Perangkat lunak | Perangkat Lunak Pemrograman HMI Coolmay TPWorks |
PLC | |
tingkat I/O |
- Input: NPN pasif, terminal publik terisolasi - Output transistor: NPN level rendah, COM terhubung ke negatif - Output relai: Kontak kering biasanya terbuka |
DO ketik dan muat |
- MT: 2A/titik, 4A/4 titik COM, 5A/12 titik COM -MR: 2A/titik, 5A/12 titik COM |
Penghitungan kecepatan tinggi | Fase tunggal 6 saluran 60KHz, atau 2 AB 60KHz + 1 AB 10KHz, atau 2 ABZ 60KHz + 1 fase AB 10KHz |
Pulsa berkecepatan tinggi (Hanya untuk model MT) |
8 saluran, Y0-Y3 adalah 100KHz, Y4-Y7 adalah 10KHz. Penghitungan kecepatan tinggi + pulsa kecepatan tinggi <480KHz |
port COM | 1x TIPE-C, 1x RS232, 1x RS485 |
Perangkat lunak | Kompatibel dengan GX Developer8.86 danGX BEKERJA 2 |
Info rinci.mengacu pada: "Panduan Pengguna Coolmay QM3G-FH All-in-One”, “Panduan Pemrograman Coolmay CX3G/FX3GC PLC”, “Panduan Pengguna Coolmay TP HMI” |
1.Peralatan pembuatan garmen, mesin sekrup (dapat dikirim dengan program), mesin penyadapan, mesin pembersih ultrasonik, mesin masterbatch, mesin masterbatch;
2.Mesin uji, mesin laminating, mesin pengepres panas, peralatan baterai / mesin las spot, lampu UV menyembuhkan, peralatan pembersih ultrasonik, bongkar muat, peralatan periferal SMT, mesin terminal, mesin cetak injeksi (mesin cetak injeksi vertikal)
3.Peralatan perlindungan lingkungan, lampu LED, mesin penghilang busa, mesin pelabelan, mesin penandaan laser, perlengkapan uji, peralatan mesin solder / sepatu reflow, peralatan loncatan SKD / pengujian / laminating, kabinet distribusi daya, uji pengujian.
1. Tindakan pencegahan menggunakan transistor PLC dan relai
Output PLC adalah output katoda umum, nilai teoritisnya adalah 1A, penggunaan sebenarnya kurang dari 500mA, kabel COM negatif, silakan gunakan tegangan 24V, tidak ada output tegangan saat digunakan sebagai sakelar.Jika relai eksternal, relai membutuhkan catu daya eksternal.
Relai memiliki masa pakai kontak, nilai teoritis kali 30W, dan nilai teoritis beban eksternal tidak melebihi 5A.Seringkali, arus beban penuh dapat mempengaruhi masa pakai, dan tidak ada tegangan keluar.
2.Kehati-hatian pemilihan jenis output Coolmay PLC
MT: menunjukkan keluaran transistor, MR: menunjukkan keluaran relai, dan MRT: menunjukkan keluaran campuran transistor relai.
Perbedaan utama antara keluaran transistor dan keluaran relai adalah:
(1) Perbedaan beban saat ini.Saat ini, kami menggunakan transistor dengan beban arus maksimum 500MA, dan beban arus maksimum relai adalah 5A (arus relai maksimum dari PLC seri EX2N(S)/DX2N(S) adalah 3A);
(2) Daya keluaran: Transistor hanya dapat dihubungkan ke catu daya DC24V, dan relai dapat dihubungkan ke catu daya DC24V dan AC220V;
(3) Karakteristik fungsional: Jika Anda perlu mengirim pulsa untuk menggerakkan motor stepper, Anda harus menggunakan output transistor atau output campuran.Juga jika sakelar keluaran aktif, disarankan untuk menggunakan keluaran transistor;
(4) Jika relai dan transistor tersedia, disarankan untuk menggunakan output transistor karena transistor tidak memiliki batas umur kontak dan masa pakai akan lebih lama dari relai selama arus tidak melebihi batas.
